カムロック カプラー ホースシャンク（ニップル細めタイプ） ツインロック
- 品番｜633-CTL-AL
- 材質｜アルミ合金
安全
作業性アップ
着脱簡単
他の材質
カムロック カプラー ホースシャンク（ニップル細めタイプ）
工場設備配管・各種機械組込用継手
- ホース側
- ホースバンド締め
- ホース内径（mm）
- 50、75、100
- カムロック
- カプラー
- 接続サイズ
- 2、3、4
| 型番 | 633-CTL-AL | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (工業用) エア 油 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | 継手本体 | アルミ合金（ADC12） |
| カムアーム | SCS14（SUS316相当） | |
| 固定部品 | SUS304 | |
| ピン・リング | SUS304 | |
| ガスケット | ブナN（NBR) ※ガスケットは流体により選定できます | |

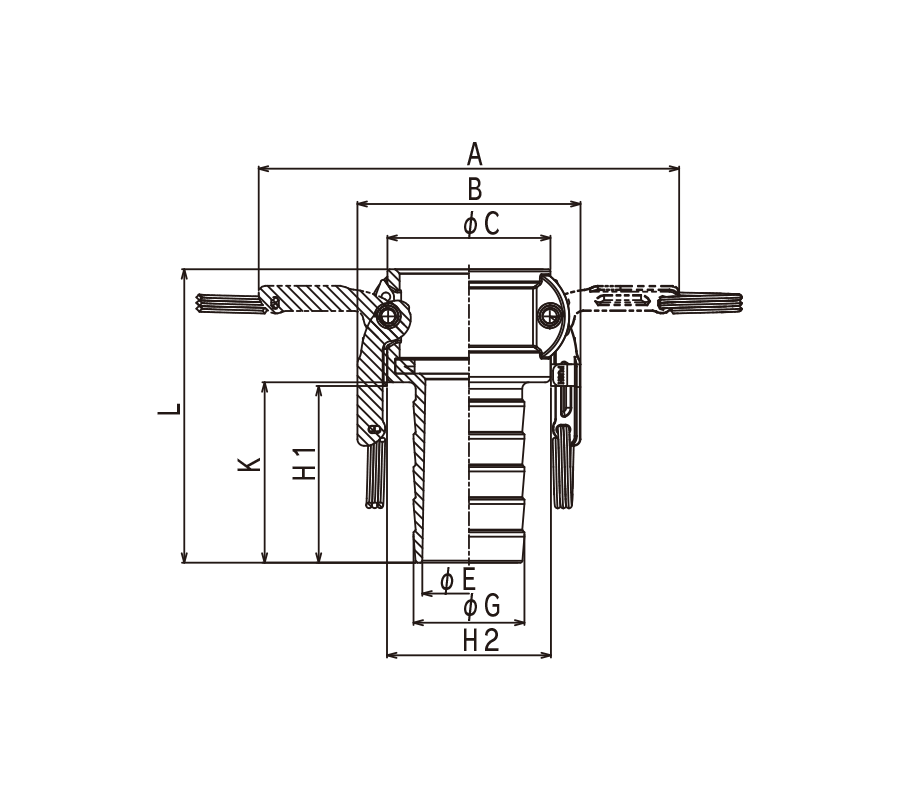

カムロック規格表
| 品番 | 継手規格 | 寸法（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | E | G | K | L | H1 | H2 | ||
| 633-CTL2AL | 2" | 193 | 103 | 75 | 43 | 51 | 83 | 135 | 81 | 75 |
| 633-CTL3AL | 3" | 248 | 141 | 108 | 68 | 77 | 104 | 163 | 101 | 112 |
| 633-CTL4AL | 4" | 277 | 169 | 140 | 90 | 102 | 113 | 173 | 111 | 140 |
※ガスケットはブナ-N（NBR)を標準装備。※漏れ・抜け防止のため、アッセンブリーの際は確実に締め付けてください。
関連リンク
注意事項
※接合の際は、同サイズ、同材質のカプラーとアダプターをご使用ください。材質の異なるカプラーとアダプターを接合した場合、腐食（電食）する場合があります。
※細めのニップルのため漏れや抜け防止のため、アッセンブリーの際は確実に締め付けてください。
※ホースの接続を加締めで締付される場合は、加締め条件によっては、ホースシャンク部の変形やひび割れ等の不具合が発生する場合がありますので、漏れや割れ等の異常がないことを確認されてから、ご使用をお願いいたします。
