カムロック カプラー オネジ ツインロック
- 品番｜633-BBL-SST
- 材質｜ステンレス
安全
作業性アップ
着脱簡単
腐食に強い
カムロック カプラー オネジ
工場設備配管・各種機械組込用継手
- カムロック
- カプラー
- 接続サイズ
- 1/2、3/4、1、1-1/4、1-1/2、2、2-1/2、3、4
- 機器側
- オネジ
- 接続サイズ
- R1/2、R3/4、R1、R1-1/4、R1-1/2、R2、R2-1/2、R3、R4
| 型番 | 633-BBL-SST | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (工業用) エア 油 食品・飲料 薬品・化粧品 溶剤・塗料 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | 継手本体 | SCS14（SUS316相当） |
| カムアーム | SCS14（SUS316相当） | |
| 固定部品 | SUS304 | |
| ピン・リング | SUS304 | |
| ガスケット | ブナN（NBR) ※ガスケットは流体により選定できます | |

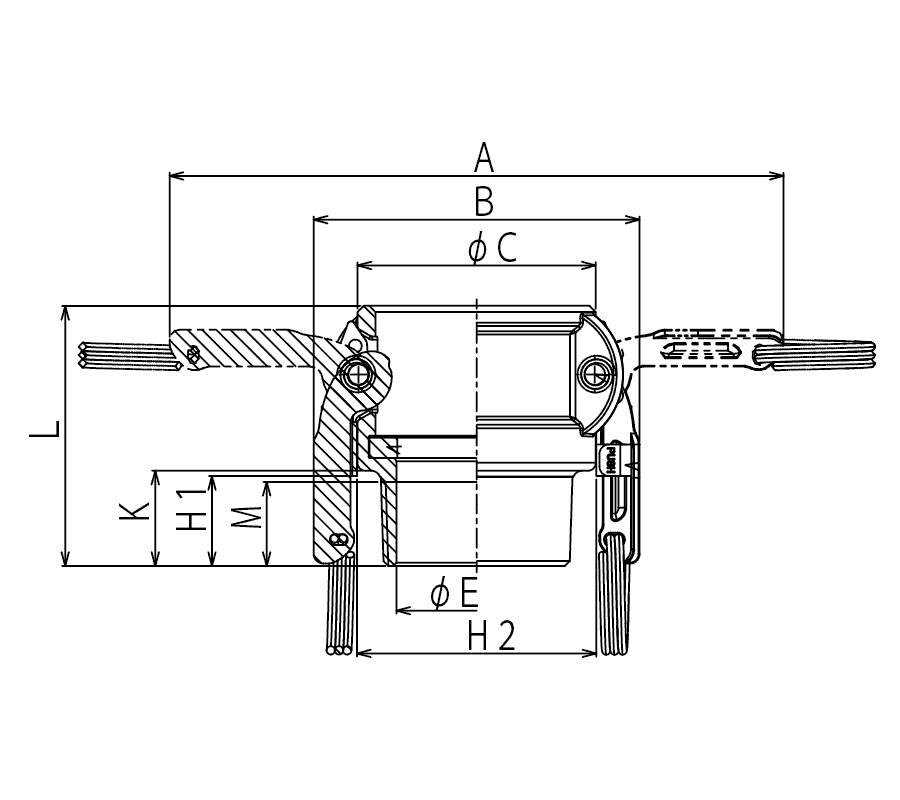

カムロック規格表
| 品番 | ネジ規格 | 寸法（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | E | K | L | M | H1 | H2 | ||
| 633-BBL1/2SST | 1/2" | 112 | 66 | 41 | 14 | 18 | 50 | 14 | 9 | 41 |
| 633-BBL3/4SST | 3/4" | 12 | 66 | 41 | 19 | 20 | 50 | 16 | 11 | 41 |
| 633-BBL1SST | 1" | 139 | 76 | 47 | 25 | 23 | 64 | 18 | 9 | 46 |
| 633-BBL1-1/4SST | 1-1/4" | 176 | 85 | 58 | 32 | 26 | 73 | 21 | 21 | 58 |
| 633-BBL1-1/2SST | 1-1/2" | 184 | 93 | 65 | 38 | 26 | 73 | 21 | 21 | 66 |
| 633-BBL2SST | 2" | 193 | 103 | 75 | 49 | 30 | 82 | 25 | 28 | 75 |
| 633-BBL2-1/2SST | 2-1/2" | 205 | 125 | 90 | 61 | 34 | 89 | 29 | 32 | 93 |
| 633-BBL3SST | 3" | 248 | 141 | 108 | 76 | 36 | 95 | 31 | 33 | 112 |
| 633-BBL4SST | 4" | 277 | 169 | 140 | 94 | 40 | 102 | 37 | 40 | 140 |
※1/2”カプラーは3/4”アダプターにも接続できます。※3/4”カプラーは1/2”アダプターにも接続できます。※ガスケットはブナ-N（NBR)を標準装備。※ネジはJIS管用テーパーネジです。
関連リンク
注意事項
※接合の際は、同サイズ、同材質のカプラーとアダプターをご使用ください。材質の異なるカプラーとアダプターを接合した場合、腐食（電食）する場合があります。
